KT气动板手

枪型	轻量化	直型

使用场所

汽机车相关业、电脑电子业、机械组装业、各种模具业、木工业、建筑业...等等行业。

KINGTONY气动板手系列

各锤打室特性

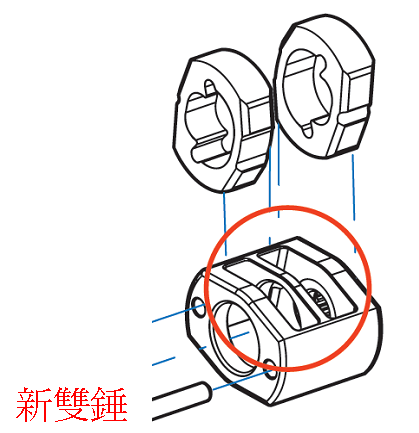

新双锤特色

改善Twin Hammer的设计，由于是Twin Hammer设计，所以它的升降室空间大，容易造成破裂，新的升降室中间加上一个隔板，增加其结构抗力，防止破裂。

Twin Hammer的Pin锤的组合在升降室时，中间是悬空，打击后容易造成Pin锤的断裂，新的结构是将Pin锤整个组立在半圆槽里，增加其依靠。

枪型系列气动板手

操作说明

1. 使用运转: 左右杆转向R 压，扣板机则是锁螺丝，卸螺丝时，杆向L 边扳，再扣板机，请勿在回转中切换。
2. 调整能力: 锁螺丝后，1/2 回转(约1秒)回转停止，适当的装锁螺丝便结束。调整调节气上的刻度，便可得所要的能力。
3. 一般通用的螺丝，约2~3秒可装好，若5秒以上操作仍无法松脱的螺丝及在扭力上无法装好的螺丝，则应使用更大能力的气动工具。

气动工具清洁保养说明

1. 给油: 每天使用前后，请从进气口处注入2~3 CC 气动油，循环内部马达机件(清洁、润滑、防锈)。注入气动油后，将气动工具自由左右运转几秒钟，将多余的气动油排出后，继续作业。如果长时间作业，请中途加几次气动油。为了气动工具规律转动及永久确保工具寿命，降低维修成本，提高生产效率，请一定要加气动油。
2. 升降室部份: 每3个月要把升降室的旧黄油清净，然后涂上适量的新黄油，但勿加入过量的黄油，否则会降低工具的机能，请注意! 有注油孔的，应每个月从注油孔注入少许的黄油，以增加升降室部的寿命。

气动扳手维修 (如:KT-3411-040)

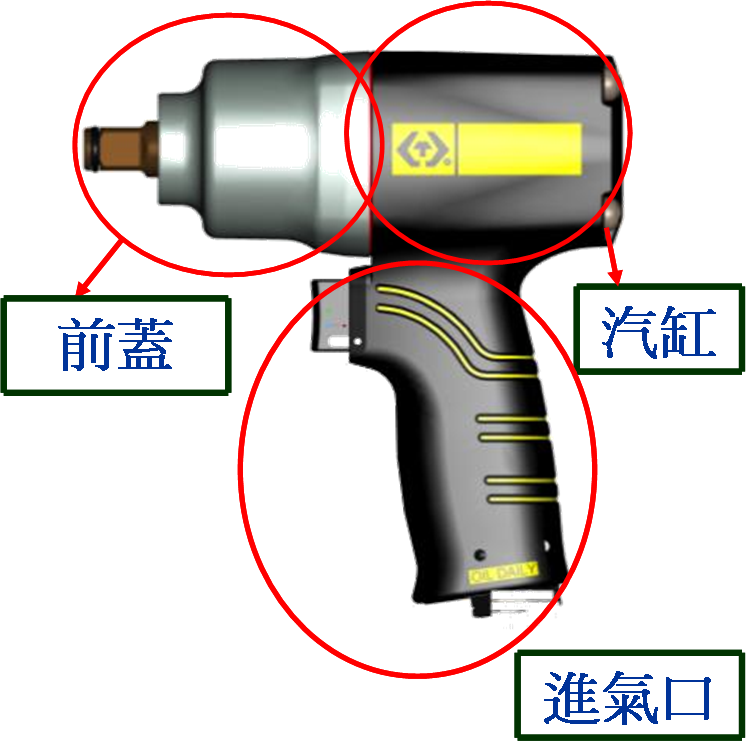

※在维修气动扳手主要分三个部分（前壳、汽缸（方向扭）、进气口）下去做维修。

气动扳手维修 – 前盖

＊前壳部分主要分为4种零件：A-钻，B-升降室，C-锤，D-PIN。
＊维修到前壳有几种原因：
   ◎出现有进气但无法转动或转动不顺? ANS ：可能为C破裂。 ◎扭力提不上去的情形时? ANS ：可能为组装时组装起来有隙缝。

气动扳手维修 – 前盖（维修步骤）

维修前盖部分只需要一PCS六角扳手去拆卸即可更换。更换一组NEW TWIN HAMMER的步骤：

1. 先把2块锤的部份以反方向方式叠在一起-
2. 之后放进去升降室里-
3. 再把2支PIN销装入-
4. 再把钻放入之后转动钻- （来回转动看有没有很滑顺）-
5. 再把整组零件装入机上-
6. 盖上外壳锁入3支螺丝（尽量把3支螺丝同步锁入以免造成螺丝损坏）

气动扳手维修–汽缸

＊汽缸部分主要分为4种零件：A-转子，B-汽缸，C-叶片，D-定位PIN销。
＊ 维修到汽缸有几种原因：
     ◎转动不顺或扭力提不上去的情形时? ANS ：可能为C叶片损坏、或是有脏东西跑进去汽缸内让汽缸内璧受损。 .
＊汽缸是维修里面最困难，本厂不建议自己做更换，主要是因为:汽缸跟内壁的间系几乎是完全密闭要拆卸起来是很困难，这部份建议寄回本厂做维修。

气动扳手维修–汽缸（维修步骤）

维修汽缸只需要把前盖拿起来就可以。维修汽缸的步骤：

1. 准备橡胶锤往图1 A点地方敲下去， 上盖部份就会松开-
2. 把上盖拿开后里面为转子、汽缸、 叶片
3. 如果只需要换叶片这个部份就可以更换。汽缸拆卸需要使用到特殊工具才能把汽缸拆起来，建议客户不要自行拆卸。

气动扳手维修– 进气阀

＊进气阀主要分为A及B，为消耗零件：A-环扣，B-进气阀。
＊维修到进气口有几种原因：
   ◎出现板机未扣而会自转或按下板机而板机无法自动弹回?? ANS ：进气阀门是否有异物附着，或是板机损坏。 .
◎漏风的情形? ANS ：可能为环扣有凹痕或是卡到异物。
＊维修更换需要用到特殊工具，所以要自行更换客户可以买此工具这样会便利很多。

气动扳手维修 –进气阀（维修步骤）

维修进气阀需要从握把尾端拆卸取出进气阀及环扣。
更换进气阀的步骤：进气孔盖拆开把弹簧跟进气阀取出＞使用33011把铜环取出＞环扣抹上黏性的油固定在33012（黏平的那面）＞直角90度装进去握把里再使用橡胶锤敲击使他更固定（不用敲太重）＞把进气阀、弹簧一一装入这样就完成了。

气动扳手维修 - 整理

若出现有进​​气但无法转动或转动不顺?
＞检查板机是否正常。
＞打开前壳检查击垂是否破裂。
＞检查压力调整钮是否正常。
＞检查正反转切换钮是否正常。
若出现板机未扣而会自转或按下板机而板机无法自动弹回?
＞检查板机是否已脱落。
＞打开进气孔螺丝,检查进气阀门是否有异物附着或插销是否脱落。
如果以上问题都排除后仍然有转动不顺或扭力提不上去的情形时?
＞打开前壳检查垫片或华司是否破损而造成漏气。
＞打开压缩机检查叶片是否受损。
＊维修气动扳手完后，在装回去时要切记螺丝锁的方面（对角锁、同步锁让缝隙能够密合） ，注意润滑部份。

气动扳手 – 基本保养

1. 空气压缩机产出加压后的气压
2. 经过空气调理组合(3点组合)
3. 接上空气管并连接气动工具
4. 加压空气进入气动工具由扳机释放
5. 加压空气进入马达
6. 马达部分输出,传送至传动部份。

以上是标准流程空压机设立，能够隔绝水气及粉尘让气动扳手使用寿命增高。
＊气动扳手保养：
            ◎尽量都已轻放方式放置气动扳手。
            ◎使用前后都需要再进气孔地方注入锭子油，避免生锈以及机子不顺。
            ◎尽量不要去硬拆拆不下的东西，可以先找寻是当方法让螺丝先有松脱现象，可以增加机子寿命。
            ◎如有拆卸到气动扳手，务必在组装回去时螺丝及零件要特别注意锁。
